2022年8月,由东方美狮贵宾会与万事达首次合作研发的SWIFT轻快集成柔性屋面系统在工程项目中实现良好应用。

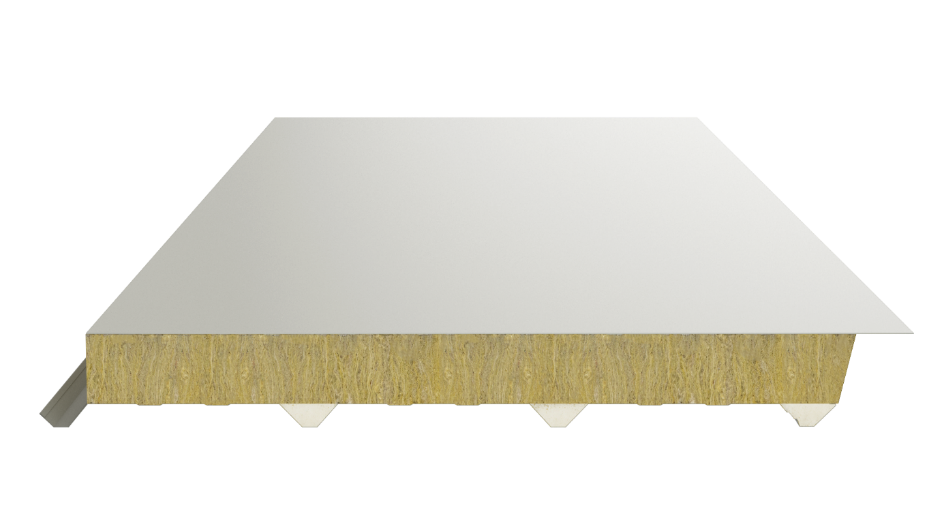

SWIFT轻快集成柔性屋面系统采用TPO卷材作和压型钢板作为面层,通过粘结于两层之间的特殊岩棉芯材作为自支撑的复合板材。产品将建筑围护系统中原本分开设置的防水层、保温层和钢板基层在工厂夹芯板生产线上预制而成,使得建筑围护系统中各功能层融为一体的同时兼具不同材料优势,是一款“刚柔并济”的装配式建材产品。
轻
相较于普通机械固定单层屋面系统,SWIFT轻快集成柔性屋面采用特殊工艺岩棉,容重120kg/m³的前提下即可满足JGJ/T 316《单层防水卷材屋面工程技术规程》对岩棉保温材料的性能指标要求(60kPa的压缩强度下,压缩比不应大于10%,500N的点荷载作用下,变形量不应大于5mm)*。底板采用WISKIND优质镀锌钢板,厚度0.6mm制成波高35mm,板宽100mm的压型钢板。降低整个屋面系统荷载,为屋面分布式光伏电站安装预留更多空间*。
快
施工化繁为简。传统TPO单层屋面系统采用机械固定工法,压型钢板基层,岩棉保温层和卷材防水层各层次需要单独固定。SWIFT轻快集成柔性屋面系统依托于前期在工厂内将各个层次预制成型,现场安装只需简单三步:板材就位、钢板固定、卷材焊接,经过一次施工,屋面一遍成型,整个施工过程快速、便捷,大大缩短了屋面工程的施工周期。
SWIFT轻快集成柔性屋面系统不仅集防水、保温、钢板为一体,还可同时集成屋面分布式光伏。

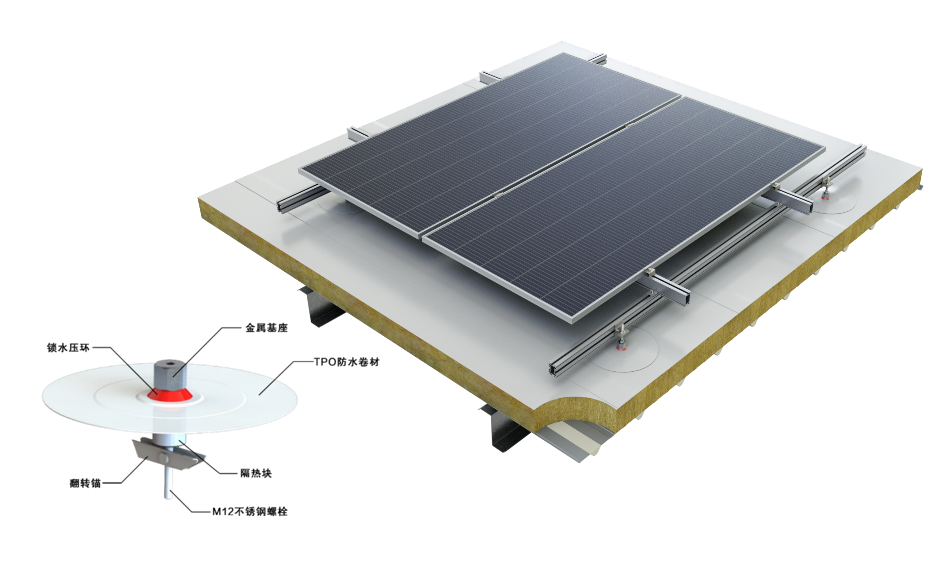

系统可适配虹昇轻量化光伏基座,利用轻量化光伏基座为分布式光伏提供安装支点,基座下部通过翻转锚与钢板固定,上部金属件与TPO卷材在工厂预制成型直接与既有柔性卷材进行焊接。光伏基座与钢板连接牢固同时确保节点处的防水效果,有利于后期屋面光伏电站的长期稳定运行。
相较于TPO机械固定单层屋面系统,卷材通过紧固件在搭接边位置固定。屋面正常使用过程中,屋面在承受负风压时会导致TPO卷材出现上下起伏波动,若直接在卷材上方铺贴轻质光伏组件,容易导致光伏组件隐裂、轻质组件脱落等情况出现,影响屋面分布式光伏的安全运营。

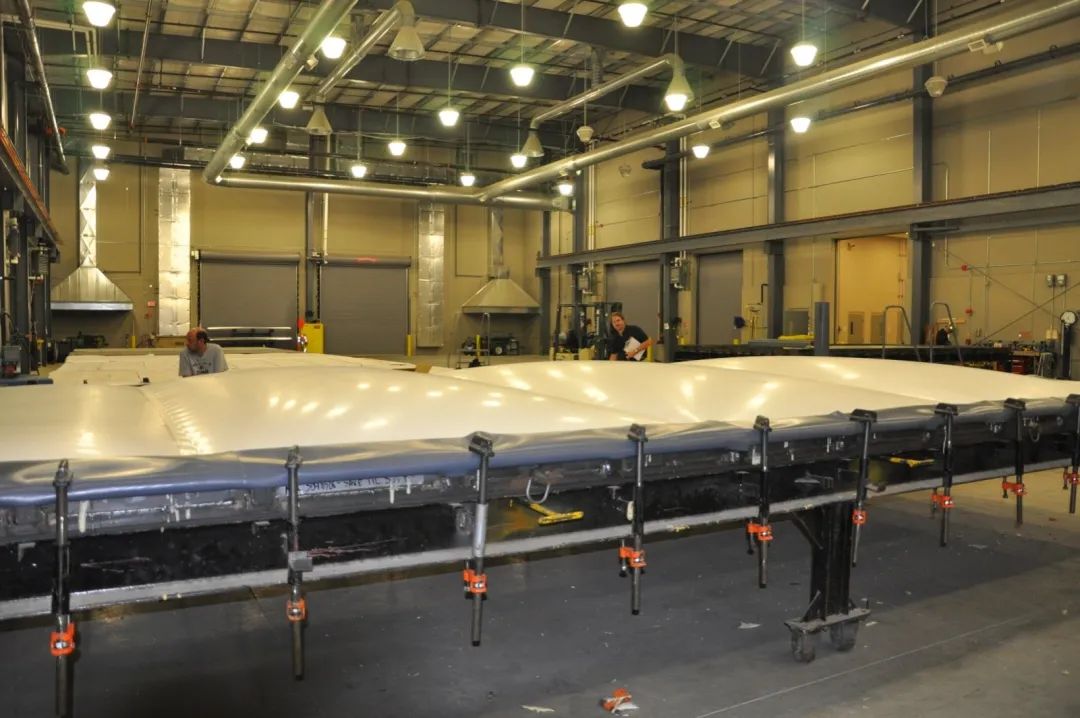

TPO机械固定单层屋面系统风荷载试验
而轻快集成柔性屋面系统中TPO防水卷材通过与岩棉芯材粘接,卷材与岩棉芯材粘接牢固且表面平整。屋面系统在承受负风压时始终保持平整,为轻质光伏组件安装提供了一个必要且安全的基层条件。轻质光伏组件可直接与板材粘接,无需铝合金导轨,加上组件的无边框设计,有效降低整体屋面荷载,且构造简单施工便捷。且轻质光伏组件在发电过程中会持续产生热量,光伏组件紧贴卷材铺设对防水层的耐高温性能形成了严峻的考验。为此东方美狮贵宾会特地研发SolarMate耐高温TPO防水卷材与之适配,通过调整卷材配方体系,使得卷材具有更好的耐高温性能。

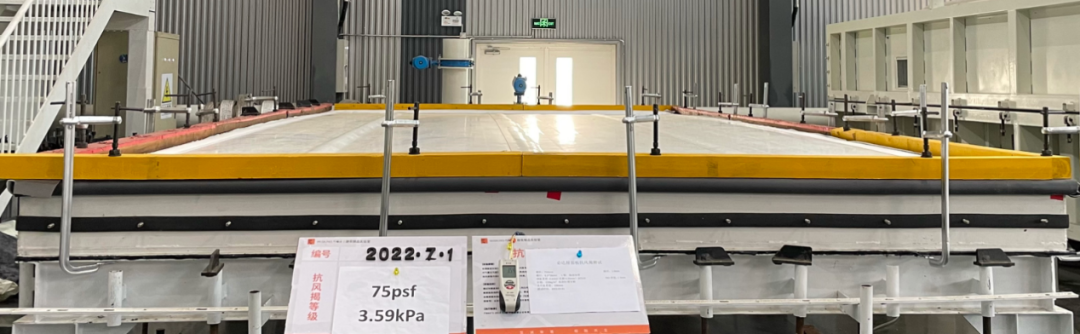

SWIFT轻快屋面系统风荷载试验
通过将建筑围护系统各个层次在工厂预制成型,SWIFT轻快集成柔性屋面系统在简化施工步骤、降低施工成本的同时,可兼容多种分布式光伏的安装方式,使其成为“双碳”背景之中,绿色建筑屋面的全新选择。
